产品名称：
LDSL型电动刷式过滤器
产品类别：
过滤器
LDSL
电动刷式过滤器
的资料：
LDSL电动刷式过滤器性能特点
单台流量:300~2800m3/h
最小工作压力：
0.1MPa
最大工作压力：
1.6MPa
、
2.5MPa
、
4.0MPa
最高工作温度：
70
℃
过滤精度：
20-3500
微米。
控制方式：压差、时间及手动
清洗时间：
60
秒。
清洗机构转速：
14pm
清洗压损：
0.01MPa
控制电压：交流
220V
额定操作电压：三相，
220V
，
380V
，
50HZ

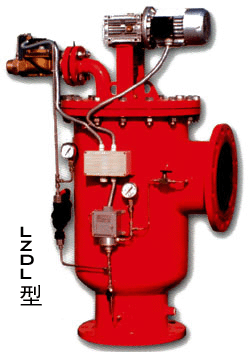

电动刷式过滤器
电动刷式过滤器
LDSL电动刷式
过滤器过
构 原 理
LDS系列电动刷式
过滤器
是一种全自动自清洗
过滤器
，在
过滤器
滤网内安装一套刷子，刷子由电机带动旋转，在
过滤器
端盖上安装一个电磁排污阀。清洗时，来自压差开关的信号传给控制盘，控制盘打开排污阀同时启动电机，带动刷子旋转刷掉污物杂质,在水力的作用下,通过排污阀排出
过滤器
。清洗无需断流。
LDSL电动刷式
过滤器过
滤
清
洗
水流从过滤器进口流入，经过滤网后从出口流出，当水流中的杂质颗粒不断地在滤网的内表面堆积，使得过滤器的上下游压差增大，当过滤器上下游(进出口)压差达到预定值时0.05MPa，压差开关便传递信号给控制盘，控制盘启动电机带动刷子旋转刷掉滤网上的污物杂质。同时打开排污阀，污物从排污阀排走。
LDSL电动刷式
过滤器
控 制 系 统
采用PLC或单片机自动控制。可根据压差或定时控制反冲洗，并可手动清洗和选择设计为连续清洗，发生故障时有警示信号或相应之动作。
LDSL电动刷式
过滤器

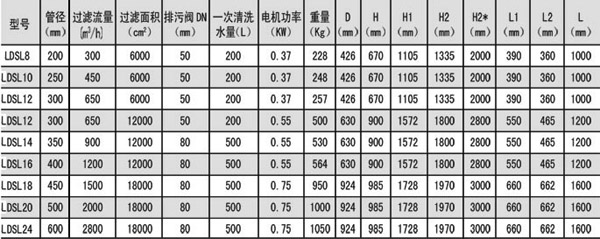

型 号 参 数
LDSL电动刷式
过滤器
安 装 示 图
