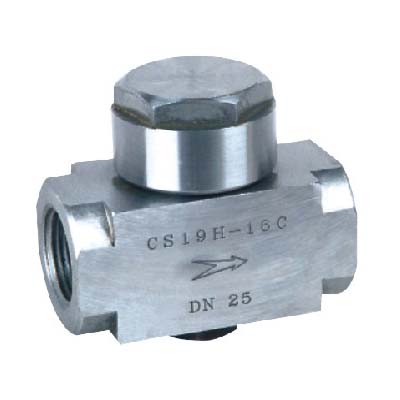

产品名称：CS19W不锈钢疏水阀 |
|
|
|
产品类别：疏水阀 |
|
|
|
|
|
结构特点：
1、带蒸汽或空气保温装置，不受环境温度影响，减少动作频率，延长寿命。
2、备有过滤器和排污。
3、该阀动作灵敏可靠，排水量大。 |
工作原理：
热动力式疏水阀是根据柏努力定律及蒸汽与凝结水的物理特性,通过排放凝结水来改变作用在阀片上的动、静压力而使疏水阀执行无件-----阀片开关阀门.
工作原理:
当装置刚启动时,首先在较低的压力下空气和冷凝水流过疏水阀,通过入口孔托起阀片,再由出口孔排出,当压力、温度上升后,内压上升,推动凝结水很快地通过疏水阀,在进出口之间存有很大的压降,由于蒸汽比同样重的凝结水的体积大的多,而增大流速,这时阀片的静压降低,使阀片下落,蒸汽从出口孔中间由四周流向阀片和阀盖之间的间隙,进入压力室,将阀片压在密封环上,关闭阀门.当压力室的蒸汽温度降低,开始冷凝,使压力室内的压力降低,进口压力托起阀片,疏水阀开启进行排水.  |
主要零件材料
|
主要零件 |
阀体 |
阀盖t |
阀片 |
阀帽 |
|
材料 |
铸钢 |
铸钢 |
不锈钢 |
不锈钢 | |
|
主要外型及连接尺寸
：
|
产品型号 |
DN |
尺寸（mm) |
|
螺纹连接 |
承插焊连接 |
法兰连接 |
|
L |
H |
L |
H |
d1 |
t |
L |
H |
D |
D1 |
D2 |
b |
f |
Z-φd |
|
|
15 |
90 |
80 |
75 |
80 |
23 |
7 |
150 |
110 |
95 |
65 |
45 |
14 |
2 |
4-φ14 |
|
20 |
90 |
90 |
85 |
90 |
28 |
7 |
150 |
110 |
105 |
75 |
55 |
14 |
2 |
4-φ14 |
|
25 |
90 |
115 |
90 |
115 |
33 |
10 |
160 |
115 |
115 |
85 |
65 |
14 |
2 |
4-φ14 |
|
32 |
120 |
138 |
120 |
138 |
42 |
12 |
230 |
138 |
135 |
100 |
78 |
16 |
2 |
4×φ18 |
|
40 |
120 |
148 |
120 |
148 |
52 |
12 |
230 |
148 |
145 |
110 |
85 |
16 |
3 |
4×φ18 |
|
50 |
140 |
163 |
140 |
163 |
62 |
12 |
230 |
163 |
160 |
125 |
100 |
16 |
3 |
4×φ18 |
|
65 |
/ |
/ |
/ |
/ |
/ |
/ |
250 |
185 |
180 |
145 |
120 |
18 |
3 |
4×φ18 |
|
80 |
/ |
/ |
/ |
/ |
/ |
/ |
280 |
285 |
195 |
160 |
135 |
20 |
3 |
8×φ18 |
|
100 |
/ |
/ |
/ |
/ |
/ |
/ |
310 |
315 |
215 |
180 |
155 |
20 |
3 |
8×φ18 |
|
CS19H-16Z
CS49H-16Z |
15 |
90 |
80 |
75 |
80 |
23 |
7 |
150 |
110 |
95 |
95 |
45 |
14 |
2 |
4-φ14 |
|
20 |
90 |
90 |
85 |
90 |
28 |
7 |
150 |
110 |
105 |
75 |
55 |
14 |
2 |
4-φ14 |
|
25 |
90 |
115 |
90 |
115 |
33 |
10 |
160 |
115 |
115 |
85 |
65 |
14 |
2 |
4-φ14 | | |
|
| | | |
|
|
