产品名称：Q641F气动O型球阀

产品类别：球阀

气动O型球阀采用弹性密封圈结构设计，介质压力较小时，密封圈与球体的接触面积较小，故有较大的密封双压，确保可靠密封。

介质压力较大时，密封圈与球体接触面积增大，故密封圈能承受较大的介质推力而不会损坏。通过配置不同的控制附件，可实现遥控及调节功能。

产品型号/技术参数

阀类	传动方式	连结形式	结构形式	密封面	公称压力（MPa）	阀体材料
球阀	6-气动 6s-气动带手动	法兰式	浮动球直通	F-氟塑料 H-合金钢 PPL	1.6 2.5 4.0 6.4	按表内阀体材料代号
公称通径DN(mm)		15-250
材料\材料代号		C		P		R
主要零件	阀体	WCB		ZG1Cr18Ni9Ti		ZG1Cr18Ni12Mo2Ti
	球板	WCB		1Cr18Ni9Ti		1Cr18Ni12MoTi
	阀杆	2Cr13		1Cr18Ni9Ti		1Cr18Ni12MoTi
	密封圈	增强聚四氟乙烯对位聚笨
	填料	聚四氟乙烯柔性石墨
适用工况	适用介质	水、蒸汽、油品		硝酸类		醋酸类
	适用温度	-28℃～300℃
控制型式		双作用/单作用
作用型式		切断/调节
输入信号		电信号：0～10mA、-4～10mA 气信号20～100kPa
回信电压		AC220V/DC24V
工作介质		净化压缩压气
执行器	型号	GT系列、HY系列、AW系列、ZSH系列
	气源压力	0.4～0.7MPa

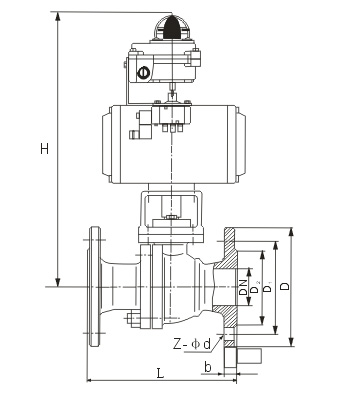

安装尺寸表

公称通径DN(mm)	尺寸(mm)																	执行器型号
	1.6MPa					2.5MPa					H	4.0MPa
	L	D	D1	B	Z-D	L	D	D1	B	Z-D	H	L	D	D1	B	Z-D	H
15	130	95	65	14	4-14	130	95	65	16	4-14	200	130	95	65	16	4-14	200	可选配GTD/GTE、 AW/AWS、HY、 ZSH系列执行器 (以上选配仅供参选具体选用根据实际要求)
20	130	105	75	14	4-14	130	105	75	16	4-14	204	150	105	75	16	4-14	204
25	140	115	85	14	4-14	140	115	85	16	4-14	215	160	115	85	16	4-14	210
32	165	135	100	16	4-18	165	135	100	18	4-18	240	180	135	1 00	18	4-18	240
40	165	145	110	16	4-18	165	145	110	18	4-18	264	200	145	110	18	4-18	264
50	203	160	125	16	4-18	203	160	125	20	4-18	274	230	160	125	20	4-18	360
65	22 2	180	145	18	4-18	222	180	145	22	8-18	379	290	180	145	22	8-18	390
80	241	195	160	20	8-18	241	195	160	22	8-18	389	310	195	160	22	8-18	450
100	305	215	180	20	8-18	305	230	190	24	8-23	416	350	230	190	24	8-23	480
125	356	245	210	22	8-18	356	270	220	28	8-25	542	400	270	220	28	8-25	650
150	394	280	240	24	8-23	394	300	250	30	8-25	572	480	300	250	30	8-25	670
200	457	335	295	26	12-23	457	360	310	34	12-25	600	600	375	320	38	12-30	720
