| 概述
动态平衡电动调节阀是区别于传统的电动调节阀的新一代产品，是动态平衡与电动调节一体化的产品。
如右图所示，在系统负茶波动较大的流流量系统中，当系统压力变化时，动态平衡电动调节阀二端的压差（P1-P3）也随之变化；
（1）当进口压力P1升高时，（P1-P2）增大，这时电动阀阀芯向上运动，使P1、P2间开度减少，阀芯压力P2降低；当进口P1降低时，（P1-P2）间开度增大，阀芯压力P2升高。因此，无论系统的压力怎么变化，通过电动阀阀芯的调节作用，P2、P3音的压差始终保持不变。因此这种电动阀的抗干扰能力强，具有动态平衡的功能；

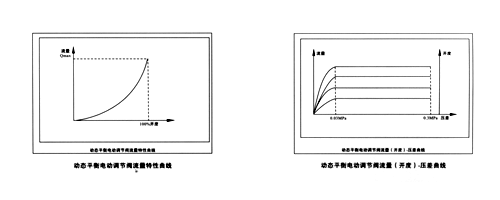

（2）当电动执行器接受控制信号使阀轴延R向旋转时，P2、P3间的开度也随之变化。由于不管系统压差（P1-P3）如何变化，P2、P3间的压差（P2-P3）始终不变，因此对应于任一开度位置，其输送的水流量都是一定的，并且电动调节阀实际的流量特性曲线与其不早不晚的流量特性曲线是一致的，没有偏离，因此这种电动调节阀转传统的电动调节阀具有更好的调节特性。
◆材质
|
阀体 |
球墨铸铁 |
电动执行器外壳 |
铝合金 |
|
阀套 |
不锈钢 |
阀芯 |
黄铜 |
◆电动执行器技术参数
|
产品编号 |
工作电压 |
力矩 |
功率 |
输入信号 |
输出信号 |
环境信号 |
防水性 |
重量 |
|
|
230VAC
24VAC |
50N.M |
100W |
0-10VDC
4-20mA
1-5VDC |
0-10VDC
4-20mA |
-10-60℃ |
IP65 |
2.8kg |
|
|
230VAC
24VAC |
100N.M |
23W |
0-10VDC
4-20mA
1-5VDC |
0-10VDC
4-20mA |
-10-60℃ |
IP65 |
2.8kg |

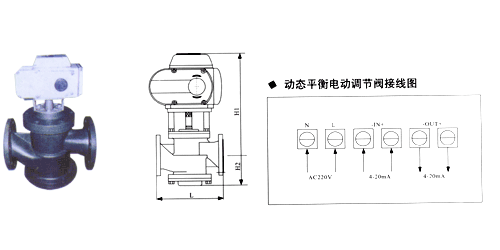

◆动态平衡电动调节阀接线图
◆动态平衡电动调节阀技术参数
|
产品编号 |
阀门形式 |
型号 |
规格 |
压差范围
（Kpa） |
流量范围
(m3/h) |
工作压力 |
流量误差 |
流体温度 |
|
|
二通 |
RY |
DN25 |
30-300 |
0.2-2.9 |
PN16 |
5% |
0-100℃ |
|
|
|
DN32 |
30-300 |
0.5-4.7 |
|
|
DN40 |
30-300 |
1-7.7 |
|
|
|
DN50 |
30-300 |
2-12.1 |
|
|
|
DN65 |
30-300 |
3-20.4 |
|
|
|
DN80 |
30-300 |
5-30.8 |
|
|
|
DN100 |
30-300 |
10-45.3 |
|
|
|
DN125 |
30-300 |
15-70.7 |
|
|
|
DN150 |
30-300 |
20-101.8 |
|
|
|
DN150 |
40-400 |
30-110 | |
蝶阀
