ZCZG ZCZH 高温电磁阀
一、用途
本阀是先导直动型的电磁阀，其通用介质范围较广，可分别使用于水、轻油、重油、非腐蚀性气体及蒸汽等流体，如电站抽气管道疏水系统和蒸发器的排气系统中，主要是对管道中的介质进行双位自动调节和远程控制。

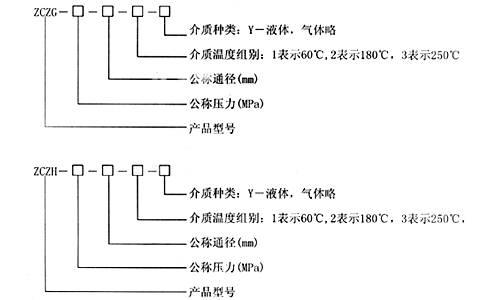

二、型号规格说明
三、特点
耐高温：采用金属硬密封，提高了使用温度。
耐磨：选材合理，阀杯和导向套间巧秒地利用流体的润滑作用，减少磨损。
四、结构原理
1、结构如图
2、工作原理：电磁阀电磁铁通电时，连杆被提升，带动转轴转动，副阀打开。由于副阀被开启，主阀阀杯上部的压力流体被排出，因此主阀阀杯下部的压力比上部高，这样下部的压力将主阀阀杯向上推开。主阀被打开后，上下压力相等，阀杯在电磁力、上下压力作用下，置于平衡状态，阀门开通。断电时在衔铁自重及返回弹簧作用下，关下副阀，副阀关闭后，随之主阀阀杯上部的压力升高而将主阀阀杯压下，达到断流密封作用，阀门关闭。
五、ZCZG、ZCZH技术参数
|
介质温度℃ |
ZCZG |
≤250 |
|
ZCZH |
|
|
公称压力
（MPa） |
ZCZG |
2.5 |
|
ZCZH |
4.0 |
|
工作压差
（MPa） |
ZCZG |
0.1~2.5 |
|
ZCZH |
0.1~4.0 |
|
公称通径
（mm） |
10 |
15 |
20 |
25 |
32 |
40 |
60 |
65 |
80 |
100 |
|
功耗 |
0.15KVA |
0.46KVA |
0.15KVA |
|
电源电压 |
AC220V其余规格可作特殊订货 |
|
额定流量系数
（KV） |
按JB/T7352-94规定 |
|
泄漏量（m/min） |
按JB/T7352-94·F规定 |
六、ZCZG、ZCZH外形尺寸
|
DN |
L |
H |
D |
D1 |
D2 |
D3 |
b |
f1 |
f |
n-d |
|
10 |
160 |
298 |
90 |
60 |
34 |
41 |
16 |
4 |
2 |
4-Φ14 |
|
15 |
160 |
298 |
95 |
65 |
39 |
45 |
16 |
4 |
2 |
4-Φ14 |
|
20 |
200 |
304 |
105 |
75 |
50 |
55 |
16 |
4 |
2 |
4-Φ14 |
|
25 |
200 |
304 |
115 |
85 |
57 |
65 |
16 |
4 |
2 |
4-Φ14 |
|
32 |
200 |
314 |
140 |
100 |
65 |
78 |
18 |
4 |
2 |
4-Φ18 |
|
40 |
260 |
460 |
150 |
110 |
75 |
85 |
18 |
4 |
3 |
4-Φ18 |
|
50 |
300 |
460 |
165 |
125 |
87 |
100 |
20 |
4 |
3 |
4-Φ18 |
|
65 |
290 |
433 |
185 |
145 |
109 |
120 |
22 |
4 |
3 |
8-Φ18 |
|
80 |
310 |
433 |
200 |
160 |
120 |
135 |
22 |
4 |
3 |
8-Φ18 |
|
100 |
350 |
461 |
235 |
190 |
149 |
160 |
24 |
4.5 |
3 |
8-Φ22 | |
