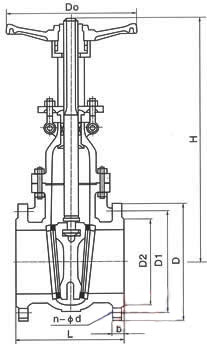

【平板闸阀概述：】
1.本公司引进国外平板闸阀的先进技术，进行了重大改进，其结构合理，密封可靠，维护方便。
2.闸板，阀座经特殊工艺处理、喷焊硬质合金，耐磨四氟，实现双重密封。并可注油脂辅助密封双重保护，密封更可靠，使用寿命更长。
3.本阀采用无填料结构，伟动机构确保阀门启闭灵活，其启闭力矩仅为普通阀门的3/1-1/2。
4.有导流孔平板闸阀用于需要通球清管的管线，无导流孔平板闸阀用于不需要通球清管的管线上。
5.调节型平板闸阀适用于泵、站出口及其它需调节介质的管路上，调节和截断介质。
6.气动平板闸阀启闭迅速，带缓冲机构，关闭无冲击，气动，手动转换结构新颖，操作灵活，方便可靠。
7.电动平板闸阀有整体防爆型（Z9B），防爆型（Z9b），普通型（Z9）三种，可根据用户需要选配其它型号。
8.本阀广泛适用于天然气，石油，化工，环保，城市管道，燃气管线等输送管线，放空系统和汽储存装置上，用作启闭设备。
平板闸阀产品标准
API 6D 管道阀门
JB/T5198-91管线用钢制平板闸阀
ANSI B16.5a-1992管法兰管件
JB/T79.1～79.2 管体铸钢管法兰
GB/T13927-92通用阀门压力试验
JB/T9092-1999阀门的检验与试验
平板闸阀性能规范
|
压力等级 |
常温下试验压力(MPa)
|
工作
压力 |
适用温度
|
适用介质 |
|
左密封 |
右密封 |
壳体 |
气体低
压密封
|
"KZ"型 |
"Z"型 |
|
公称
压力
|
1.6 |
1.76 |
1.76 |
2.4 |
0.5～0.7 |
1.6 |
"G"型
-29～250 |
"D"型
-45～121 |
通用型
-29～121 |
含H2S和
CO2
800Mg/Nm |
石油
天然气
水等
|
|
2.5 |
2.75 |
2.75 |
3.75 |
2.5 |
|
4 |
4.4 |
4.4 |
6 |
4 |
|
6.4 |
7.04 |
7.04 |
9.6 |
6.4 |
|
10 |
11 |
11 |
15 |
10 |
|
磅级
Lb
|
150 |
2.07 |
2.07 |
2.93 |
1.93 |
|
300 |
5.52 |
5.52 |
7.58 |
5.06 |
|
400 |
7.31 |
7.31 |
70.0 |
6.75 |
|
600 |
11.03 |
11.03 |
15.0 |
10.12 |
|
900 |
16.54 |
16.54 |
22.4 |
15.19 |
平板闸阀主要零件材料
|
零件名称 |
材料 |
|
"Z"型 |
"KZ"型 |
|
阀体、阀盖
|
WCB碳素铸钢
|
|
闸板
|
合金钢(表面经过特殊处理或焊硬质合金)
|
|
阀杆
|
不锈钢
|
抗硫不锈钢
|
|
阀座
|
合金钢
|
合金钢(焊硬质合金)
|
|
中法兰螺栓
|
35CrMoA |
|
中法兰螺母
|
35(碳钢)
|
|
阀杆螺母
|
铝青铜
|
|
填料 |
填充四氟、膨胀石墨
|
|
密封圈
|
填充四氟、丁睛橡胶
|
填充四氟、氟橡胶
|
|
密封脂
|
耐油密封脂
|
抗硫密封脂 | |
