阀 体
型式：直通单座套筒式铸造球型阀 公称通径：25、40、50、65、80、100、150、200mm 公称压力：ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa 连接型式：法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型 法兰标准：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等 焊接连接：嵌接焊SW 材料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、钛等 上阀盖：常温型（P）：-17～+230℃ 伸长Ⅰ型（E1）：-45～-17℃ +230～+566℃ 伸长Ⅱ型（E2I）：-100～-45℃ 伸长Ⅱ型（E2W）：-196～-100℃ 注:工作温度不准超过各种材料的允许范围。 压盖型式：螺栓压紧式 填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料 阀内组件 阀芯型式 单座套筒式柱塞型阀芯 流量特性 等百分比特性（%）和线性特性（L）,参考流量特性曲线图 套筒形式 分离式套筒 材料 不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等 电动执行机构 型 式：DKZ系列电动执行机构；361L系列电子式电动执行机构；RS系列电动执行机构；PSL系列电子式电动执行机构 输入信号：DKZ执行机构：Ⅱ型0～10mA·DC(输入电阻200Ω)；Ⅲ型4～20mA·DC(输入电阻 250Ω) 361L执行机构：4～20mA·DC或1～5V(输入电阻250Ω) RS执行机构：0～10mA·DC、4～20mA·DC PSL执行机构：4～20mA·DC 电源电压 DKZ执行机构：220V，50Hz。 361L执行机构：220V，50/60Hz。 RS执行机构：单相控制220V·AC±5%；三相控制380V±5%。 PSL执行机构：单相控制220V，50Hz 手动机构：DKZ执行机构：手轮；361L执行机构：离合式；RS执行机 构：手轮；PSL执行机构：手轮 环境温度：－20～＋60℃ 阀作用型式：电关式或电开式
气动执行机构
型式：LHA多弹簧薄膜执行机构、LVA5单弹簧薄膜执行机构、LVA6单作用气缸动活塞执行机构、LVP双作用气缸活塞执行机构 膜片材料：乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布 弹簧范围：20～100、80～240kPa（LHA，LVA5型），190～350、190～400kPa（LVA6型） 供气压力：140～400kPa（LHA型）、140～280kPa（LVA5型）400～500kPa（LVA6型）、300～500kPa（LVP型） 气源接口：Rc1/4” 环境温度：-30～+70℃ 阀作用型式：用正作用或反作用执行机构实现阀的气-关式或气-开式 附件：定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮
性能
泄漏量：金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104-1976IV级 回差：带定位器：小于全行程的1%， 不带定位器：小于全行程的3%（LHA1型小于全行程的5%） 基本误差：带定位器：小于全行程的±1%， 不带定位器：小于全行程的±5% 注：采用标准的V型聚四氟乙烯填料 可调范围：50：1（0.25≤Cv≤14）或30：1（CV≤0.16）
Cv值和行程
| 公称通径 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
|
阀座直径
|
CV=
4.0 |
CV=
6.3 |
25
|
CV=
6.3 |
25 |
32 |
25 |
32 |
40 |
32 |
40 |
50 |
40 |
50 |
65 |
65 |
80 |
100 |
80
|
100
|
125 |
|
额定Cv值 |
4.0 |
6.3 |
12 |
6.3 |
12 |
21 |
12 |
21 |
30 |
21 |
30 |
50 |
30 |
50 |
85 |
85 |
125 |
200 |
125 |
200 |
310 |
|
额定行程(mm) |
25 |
38 |
50 |
75 |

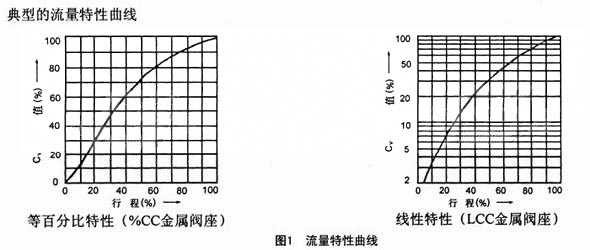

流量特性
外形尺寸 mm

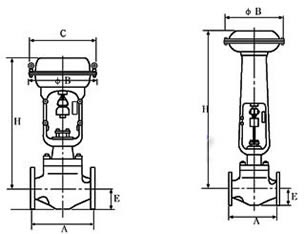

LHA执行器 LVA5执行器 LVA6执行器 LVP执行器

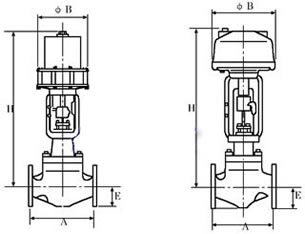

法兰距及外形尺寸
|
公称通径 |
执行机构 |
H |
C |
φB |
E |
|
常温型（P） |
伸长Ⅰ型（E1） |
伸长Ⅱ型（E2I） |
伸长Ⅱ型（E2W） |
|
40 |
LHA1D、R |
425 |
590 |
705 |
945 |
230 |
218 |
70 |
|
LHA2D、R |
500 |
665 |
780 |
1020 |
281 |
267 |
|
LHA3D、R |
590 |
760 |
875 |
1140 |
363 |
350 |
|
50 |
LHA1D、R |
425 |
595 |
710 |
950 |
230 |
218 |
80 |
|
LHA2D、R |
500 |
670 |
785 |
1025 |
281 |
267 |
|
LHA3D、R |
595 |
765 |
875 |
1140 |
363 |
350 |
|
65 |
LHA2D、R |
575 |
745/755 |
880 |
1130 |
281 |
267 |
88 |
|
LHA3D、R |
630 |
800/810 |
930 |
1180 |
363 |
350 |
|
LHA4D、R |
865 |
1035/1045 |
1165 |
1495 |
520 |
470 |
|
80 |
LHA2D、R |
580 |
755/765 |
900 |
1135 |
281 |
267 |
98 |
|
LHA3D、R |
635 |
810/820 |
955 |
1190 |
363 |
350 |
|
LHA4D、R |
870 |
1045/1055 |
1190 |
1505 |
520 |
470 |
|
100 |
LHA2D、R |
610 |
810/870 |
915 |
1150 |
281 |
267 |
113 |
|
LHA3D、R |
660 |
860/870 |
1020 |
1205 |
363 |
350 |
|
LHA4D、R |
890 |
1100/1110 |
1255 |
1520 |
520 |
470 |
|
LVA5D |
1300 |
1515 |
1710 |
1940 |
- |
620 |
|
LVA5R |
1420 |
1635 |
1820 |
2050 |
- |
620 |
|
LVA6R |
1160 |
1375 |
1560 |
1790 |
- |
445 |
|
LVP5 |
940 |
1155 |
1340 |
1570 |
- |
345 |
|
150 |
LHA3D、R |
785 |
1020/1045 |
1250 |
1385 |
363 |
350 |
170 |
|
LHA4D、R |
955 |
1190/1215 |
1425 |
1570 |
520 |
470 |
|
LVA5D |
1360 |
1620 |
1870 |
2000 |
- |
620 |
|
LVA5R |
1480 |
1740 |
1980 |
2110 |
- |
620 |
|
LVA6R |
1220 |
1480 |
1720 |
1850 |
- |
445 |
|
LVP5 |
1000 |
1260 |
1500 |
1630 |
- |
345 |
|
LVP6 |
1210 |
1470 |
1710 |
1840 |
- |
445 |
|
LVP7 |
1290 |
1550 |
1790 |
1920 |
- |
545 |
|
200 |
LHA4D、R |
1090 |
1350 |
1580 |
1710 |
520 |
470 |
220 |
|
LVA5D |
1475 |
1740 |
2025 |
2155 |
- |
620 |
|
LVA5R |
1585 |
1850 |
2145 |
2275 |
- |
620 |
|
LVP5 |
1165 |
1425 |
1665 |
1795 |
- |
345 |
|
LVP6 |
1375 |
1635 |
1875 |
2005 |
- |
445 |
|
LVP7 |
1455 |
1715 |
1955 |
2085 |
- |
545 | |
