一、HH44型微阻缓闭止回阀产品概述
|
微阻缓闭止回阀用于给排水管道，安装在水泵出口处用来防止介质逆流和消除破坏性水锤，并且有效地减少阀门关闭水锤压力，可保障管网安全运行。它具有阀瓣轻、开度大、节电效果显著，流体阻力小，水锤消除机构设计新颖，密封性能稳定可靠、耐磨损、使用寿命长、运行平稳、无振动、无噪声等特点。

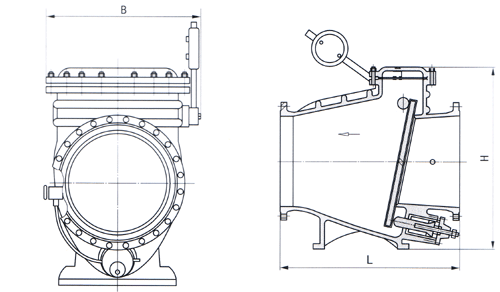

微阻缓闭止回阀结构图示:
|
二、HH44型微阻缓闭止回阀主要技术参数
公称压力：1.0～2.5MPa
公称通经：40～800mm
适用介质：水、弱腐蚀性液体
适用温度：0～80℃（如需要，可达200℃）
法兰标准：GB/T 17241.6 GB/T 9113
试验标准: GB/T 13927 AP1598
三、HH44型微阻缓闭止回阀主要零部件材料
|
零件名称 |
阀体、阀盖 |
阀瓣 |
阀轴 |
|
材料 |
灰铸铁、铸钢 |
钢板、橡胶组合件 |
不锈钢 |
四、HH44型微阻缓闭止回阀主要外形连接尺寸 单位：mm
|
DN（mm) |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
|
H |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
500 |
600 |
700 |
800 |
900 |
1000 |
1100 |
1300 |
1400 |
1500 |
|
L |
300 |
300 |
320 |
354 |
350 |
380 |
500 |
580 |
670 |
730 |
820 |
920 |
950 |
1100 |
1200 |
1550 |
1700 |
|
B |
220 |
270 |
290 |
300 |
320 |
340 |
410 |
450 |
550 |
580 |
630 |
700 |
800 |
900 |
990 |
1120 |
1300 |
|
