产品概况：

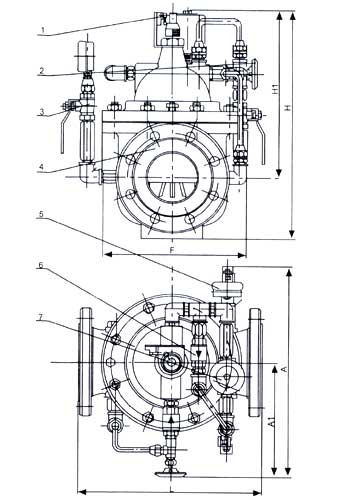

作用与用途：水泵控制阀能够控制水泵的止回阀，当水泵停止运行前，由进口压力先关闭主阀的90%时，使水泵自动鼎峙，剩下的10%由回水关闭，可完全防止水锤现象产生，是哟功能于工矿企业、高层建筑中由水泵直接供水及生活用水管网系统。该阀由主阀4、针阀2、电磁向导阀7、单向阀6、球阀3、电器控制。
| 主要外形尺寸 |
| 公称通径DN(MM) |
尺寸（mm） |
| L |
AI |
A |
HI |
H |
F |
| 20 |
180 |
292 |
136 |
342 |
172 |
116 |
| 25 |
180 |
292 |
136 |
342 |
172 |
116 |
| 32 |
180 |
292 |
136 |
342 |
172 |
116 |
| 40 |
240 |
330 |
155 |
395 |
225 |
168 |
| 50 |
240 |
330 |
155 |
395 |
225 |
168 |
| 65 |
250 |
350 |
165 |
405 |
270 |
180 |
| 80 |
285 |
365 |
175 |
430 |
289 |
210 |
| 100 |
360 |
410 |
195 |
510 |
375 |
284 |
| 125 |
400 |
455 |
220 |
560 |
420 |
310 |
| 150 |
455 |
475 |
230 |
585 |
450 |
370 |
| 200 |
585 |
530 |
255 |
675 |
722 |
463 |
| 250 |
650 |
623 |
300 |
730 |
769 |
525 |
| 300 |
800 |
700 |
340 |
760 |
906 |
625 |
| 350 |
860 |
840 |
415 |
840 |
1480 |
705 |
| 400 |
960 |
880 |
430 |
910 |
1027 |
778 |
| 450 |
1075 |
930 |
460 |
1030 |
1027 |
778 | |
压力等级：PN10、PN16、PN25 隔膜式：DN20-450 |
