产品名称：SP45F数字锁定平衡阀 |
|
|
|
产品类别：平衡阀 |
|
|
|
|
| 一、概述 |
| 本公司生产的型平衡阀是一种具有特殊功能的阀门，具有良好的流量特性，能够合理分配流量，实现流量定量，可以有效的解决供热（空调）系统中存在的室温冷热不均问题。由于该阀上设有开启度指示，开度锁定装置及用于流量测定的测压小阀，所以只要在各支路及用户入口装上适当规格的平衡阀，并用专用智能仪表进行一次性调试后锁定，将系统的总水量控制在合理范围内，从而克服了“大流量，小温差”的不合理现象。该产品是供热系统中的理想产品，最高介质为200℃，欢迎选购。 |
| 二、SP15F型主要外形及连接尺寸 |
| DN |
ZG |
L |
S |
H |
重量kg |
| 15 |
1/2" |
90 |
30 |
110 |
1 |
| 20 |
3/4" |
115 |
36 |
120 |
1.5 |
| 25 |
1" |
125 |
46 |
125 |
1.8 |
| 32 |
5/4" |
140 |
45 |
130 |
2 |
| 40 |
3/2" |
160 |
60 |
140 |
2.5 | |

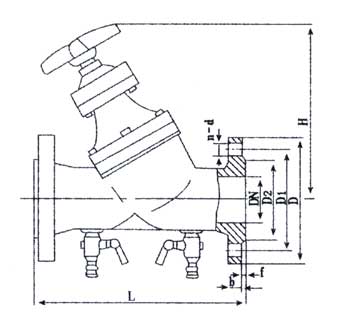

| 三、SP45F型主要外形及连接尺寸 |
| DN |
D |
D1 |
D2 |
N-d |
h |
L |
H |
重量kg |
| 50 |
140 |
110 |
90 |
4-14 |
16 |
230 |
195 |
10 |
| 65 |
160 |
130 |
110 |
4-14 |
16 |
270 |
220 |
13 |
| 80 |
190 |
150 |
128 |
4-18 |
18 |
310 |
230 |
18 |
| 100 |
210 |
170 |
148 |
4-18 |
18 |
350 |
260 |
23 |
| 125 |
240 |
200 |
178 |
8-18 |
18 |
400 |
290 |
34 |
| 150 |
165 |
225 |
202 |
8-18 |
18 |
480 |
330 |
40 |
| 200 |
320 |
280 |
254 |
8-18 |
22 |
533 |
400 |
|
| 250 |
375 |
335 |
309 |
12-18 |
24 |
622 |
|
|
| 300 |
440 |
395 |
363 |
12-22 |
24 |
698 |
|
|
四、主要技术参数
| 公称压力PN（MPa） |
试验压力（MPa） |
工作压力（MPa） |
工作介质 |
介质温度℃ |
| 壳体 |
密封 |
P20 |
P12 |
| 1.6 |
2.4 |
1.6 |
1.5 |
1.6 |
水、蒸气 |
≤200 |
五、主要技术参数
| 零件名称 |
阀体、阀盖、阀瓣、手轮、填料压套 |
阀杆、密封圈 |
阀杆螺母 |
垫圈 |
填料 |
| 材料 |
灰铸铁 |
不锈钢 |
铸铜 |
橡胶石棉板 |
膨胀石墨 | |  |
|
| | | |
|
|
