产品名称:J41H铸钢法兰截止阀 |
|
|
|
产品类别:截止阀 |
|
|
|
|
一、主要技术参数
公称压力(MPa)
|
试验压力(MPa) |
适用介质 |
适用温度℃ |
壳体 |
密封(液体) |
低压密封(气) |
1.6 |
2.4 |
1.76 |
0.6 |
水、蒸气、油品 |
≤425 |
2.5 |
3.75 |
2.75 |
4.0 |
6.00 |
4.4 |
6.4 |
9.60 |
7.04 |
二、主要零件材料
阀体、阀盖 |
阀杆、阀瓣、阀座密封面 |
阀杆 螺母 |
填料 |
不锈钢 |
不锈钢 |
铝青铜 |
柔性石墨 |
碳钢 |

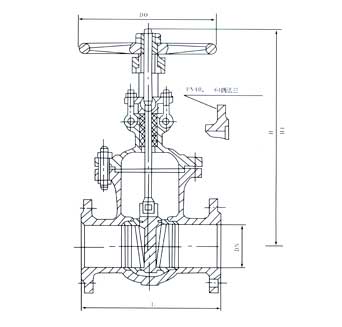

三、主要外形尺寸(法兰尺寸按JB/T79-94标准)
型号 |
公称压力(PN(MPa) |
公称通径DN(mm) |
尺寸(mm) |
L |
H |
H1 |
D0 |
J41H16C J41H-16P J41H-16R |
1.6 |
10 |
130 |
198 |
207 |
102 |
15 |
130 |
218 |
228 |
120 |
20 |
150 |
258 |
272 |
140 |
25 |
160 |
275 |
292 |
160 |
32 |
190 |
280 |
308 |
160 |
40 |
200 |
330 |
354 |
200 |
50 |
230 |
350 |
380 |
240 |
65 |
290 |
400 |
428 |
240 |
80 |
310 |
355 |
390 |
280 |
100 |
350 |
415 |
460 |
280 |
125 |
400 |
460 |
520 |
320 |
150 |
480 |
510 |
580 |
360 |
200 |
600 |
710 |
806 |
400 |
250 |
650 |
|
880 |
720 |
300 |
750 |
|
995 |
800 |
|
J41H-25 J41H-25P J41H-25R |
2.5 |
10 |
130 |
198 |
207 |
120 |
15 |
130 |
233 |
241 |
120 |
20 |
150 |
275 |
285 |
140 |
25 |
160 |
285 |
300 |
160 |
32 |
190 |
302 |
327 |
180 |
40 |
200 |
355 |
385 |
200 |
50 |
230 |
362 |
397 |
240 |
65 |
290 |
325 |
345 |
280 |
80 |
310 |
369 |
420 |
280 |
100 |
350 |
370 |
425 |
320 |
125 |
400 |
558 |
608 |
400 |
150 |
480 |
611 |
692 |
400 |
200 |
600 |
721 |
806 |
400 |
250 |
650 |
|
880 |
720 |
300 |
750 |
|
995 |
800 |
|
J41H-40 J41H-40P J41H-40R
|
4.0 |
15 |
130 |
220 |
230 |
120 |
20 |
150 |
262 |
275 |
140 |
25 |
160 |
280 |
295 |
160 |
32 |
190 |
280 |
308 |
160 |
40 |
200 |
330 |
354 |
200 |
50 |
230 |
350 |
380 |
240 |
65 |
290 |
400 |
420 |
280 |
80 |
310 |
430 |
462 |
320 |
100 |
350 |
465 |
506 |
360 |
125 |
400 |
505 |
556 |
400 |
150 |
480 |
611 |
692 |
400 |
200 |
600 |
722 |
831 |
400 |
|
J41H-64 J41H-64P J41H-64R |
6.4 |
15 |
170 |
195 |
210 |
140 |
20 |
190 |
228 |
258 |
160 |
25 |
210 |
250 |
275 |
180 |
32 |
230 |
325 |
355 |
200 |
40 |
260 |
360 |
395 |
240 |
50 |
300 |
410 |
450 |
280 |
65 |
340 |
450 |
494 |
320 |
80 |
380 |
485 |
531 |
360 |
100 |
430 |
537 |
588 |
400 |
|
|
|
| | | |
|
|
