产品名称：Z41H铸钢法兰闸阀

产品类别：闸阀

一、主要技术参数

公称压力（MPa）	试验压力（MPa）			适用介质	适用温度℃
	壳体	密封（液体）	低压密封（气）
1.6	2.4	1.76	0.6	水、蒸气、油品	≤425
2.5	3.75	2.75
4.0	6.00	4.4
6.4	9.60	7.04

二、主要零件材料

阀体、阀盖	阀杆、阀瓣、阀座密封面	阀杆螺母	填料
不锈钢	不锈钢	铝青铜	柔性石墨
碳钢

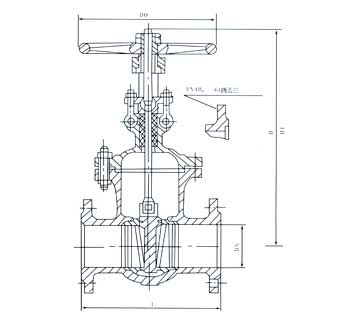

三、主要外形尺寸（法兰尺寸按JB/T79-94标准）

型号	公称压力(PN(MPa)	公称通径DN(mm)	尺寸（mm）
型号	公称压力(PN(MPa)	公称通径DN(mm)	L	H	H1	D0
Z41H16C Z41H-16P Z41H-16R	1.6	15	130	175	195	200
		20	150	180	205	200
		25	160	210	240	220
		32	180	210	240	220
		40	240	350	425	240
		50	250	358	430	240
		65	265	373	452	240
		80	280	435	530	280
		100	300	500	620	320
		125	325	614	756	360
		150	350	674	845	360
		200	400	818	1041	400
		250	450	969	1244	450
		300	500	1145	1474	560
		350	550	1280	1663	640
		400	600	1450	1886	720
		500	700	1676	2181	720
Z41H-25 Z41H-25P Z41H-25R	2.5	15	130	175	195	200
		20	150	180	205	200
		25	160	210	240	220
		32	180	210	240	220
		40	240	350	425	240
		50	250	358	430	240
		65	265	373	452	240
		80	280	435	530	280
		100	300	501	620	320
		125	325	614	756	360
		150	350	674	845	360
		200	400	818	1041	400
		250	450	969	1244	450
		300	500	1145	1474	560
		350	550	1280	1663	640
		400	600	1450	1886	720
Z41H-40 Z41H-40P Z41H-40R	4.0	15	130	220	240	120
		20	150	256	285	140
		25	160	275	305	160
		32	180	285	320	180
		40	240	320	365	200
		50	250	371	438	280
		65	280	393	473	280
		80	310	455	550	320
		100	350	551	669	360
		150	450	708	883	400
		200	550	858	1086	450
		250	650	1015	1298	560
		300	750	1201	1531	640
		350	850	1470	1663	640
		400	950	1495	1900	800
Z41H-64 Z41H-64P Z41H-64R	6.4	15	170	140	160	100
		20	190	140	160	100
		25	210	140	186	120
		32	230	200	216	140
		40	240	280	250	160
		50	250	371	428	280
		65	280	393	473	280
		80	310	455	550	320
		100	350	551	669	360
		150	450	718	893	450
		200	550	873	1100	560
		250	650	1050	1332	640
		300	750	1470	1804	640
