一：产品特点
由于采用了阀后压力反馈机构，1.工作中既减动压，也减静压，既可水平安装，也可垂直安装，在高层建筑建筑冷热供水系统中完全可以代替分区供水中的分供水箱，在气压罐和变速泵供水系统中是解决高层底部供水压力大的理想产品，安装此阀可实现代压、等压供水可节水、节能、减小噪音和延长管路及生器具的使用寿命，安装此阀可简化供水系统中的设备，可降低工程造价，此阀更换部分零件，还可以应用在工业生产中需要减压的场合。如：压缩空气、低稳蒸气、油类等。
二、工作原理

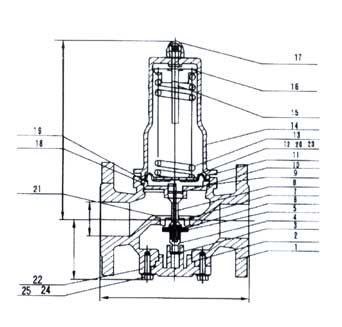

Y110、Y42、410、416系列减压稳压阀，主体由阀体、弹簧罩、丝堵、阀芯、活塞套、阀座、限位母和橡胶膜片等零件组成。此阀为常开型弹簧膜片式，阀后压力可调，通过改变截流口，造成压力损失，实现减压。此阀为上进下出，当阀后压力通过压力反馈机构传到橡胶片下和阀芯上，使阀瓣和截流口保持相应位置，当达到调定值截流口阀关闭实现减静压，当阀后压力低于调定值时，由弹簧的压力向下压阀芯又打开了截流口进行增压，保证阀后压力不超过调定值，由于P1作用面与P2作用面为1：10，阀后0.1MPa的力可以平衡阀前1MPa的力，故有稳压作用
三、外型尺寸及重量
| 规格DN(mm) |
L(mm) |
H(mm) |
H(mm) |
重量kg |
| 15 |
100 |
230 |
52 |
2.5 |
| 20 |
100 |
230 |
52 |
2.5 |
| 25 |
135 |
250 |
55 |
4.5 |
| 32 |
155 |
270 |
56 |
6 |
| 40 |
155 |
270 |
56 |
6 |
| 50 |
200 |
320 |
56 |
12 |
| 规格DN(mm) |
L(mm) |
H(mm) |
H(mm) |
重量kg |
| 50（法） |
220 |
380 |
56 |
17 |
| 65 |
280 |
500 |
140 |
37 |
| 80 |
310 |
530 |
150 |
45 |
| 100 |
350 |
580 |
170 |
55 |
| 125 |
520 |
870 |
235 |
115 |
| 150 |
520 |
870 |
235 |
125 |
四、主要技术性能
| 规格Dg |
15 |
20 |
25 |
32 |
40 |
50 |
50 |
65 |
80 |
100 |
125 |
150 |
| 工作压力 |
1MPa |
1、16MPa |
| 实验压力 |
1.5 |
1.5、2.4MPa |
| 阀后压力调节范围 |
0.1-0.5MPa |
0.2-0.8MPa |
| 连接形式 |
内螺纹、外螺纹 |
法兰盘 |
| 型号 |
Y110 Y210 |
Y410 Y416 |
| 动静压差 |
0.1MPa |
0.1MPa |
| 阀后调压范围误差+—10% |
15% |
| 阀后压力稳定性不超过阀前压力变化范围的10% |
15% | |
